　很多人搞不清楚壓力變送器是怎么接線的，對壓力變送器的電源接線比較陌生，其實，變送器廠家在產品出廠的時候就放置了壓力變送器接線圖接線說明隨產品一同寄往，如果是丟失或者您的廠家未給您附帶相關的壓力變送器接線說明文檔，您可以參照本文進行接線操作。

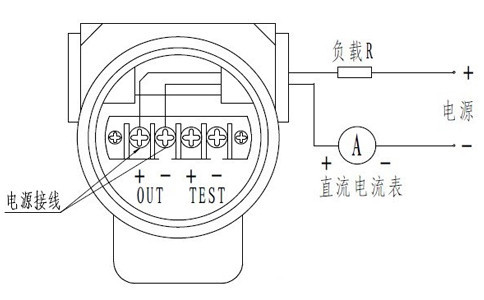

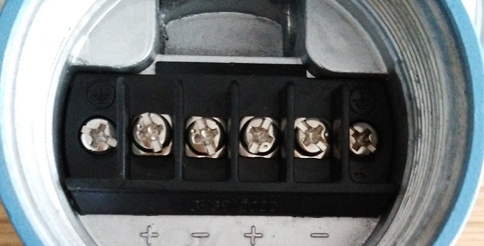

壓力變送器接線圖 一般來說廠家出廠常見的壓力變送器4-20mA都是2線制的，采用24V供電，輸出4-20mA電流信號模式。 壓力變送器后蓋接線圖，打開后蓋后的圖示

打開壓力變送器的后置蓋，會看到有加減加減（+-+-）四個接線端子，這里是關鍵，OUT正負級和TEST正負級，這里我們接OUT正負級。為什么接OUT正負而不接TEST正負呢？因為TEST正負級是出廠廠家用來標定壓力變送器用的，現場使用就不用管著TEST正負兩個端子的有什么作用，所以直接OUT正負就可以了。

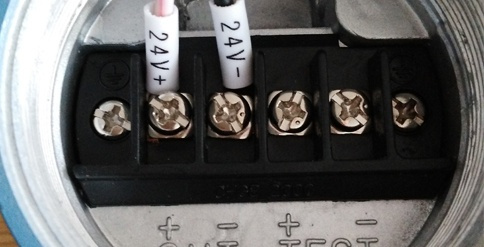

如上圖所示，24V電源供電，24V＋接OUT正，24V－接OUT負，完成接線對OUT正負的接線。

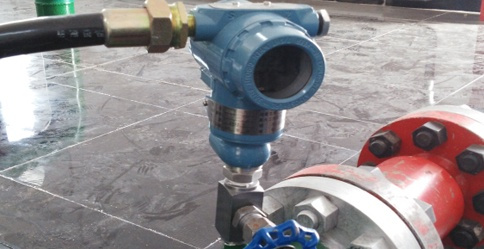

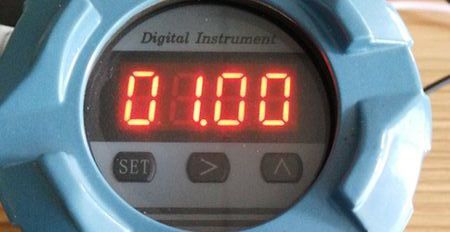

壓力變送器接線圖-通電狀態顯示 接線完成，通上電后，壓力變送器就正常顯示啦，接下來安裝回后蓋就可以了，是不是很簡單呢？ 以上是壓力變送器現場安裝好接線后的圖，只要記住OUT正負就行了。另外壓力變送器安裝時焊接底座，截止閥，墊片，防爆管(或蛇皮管)這些都是要注意的。 　
